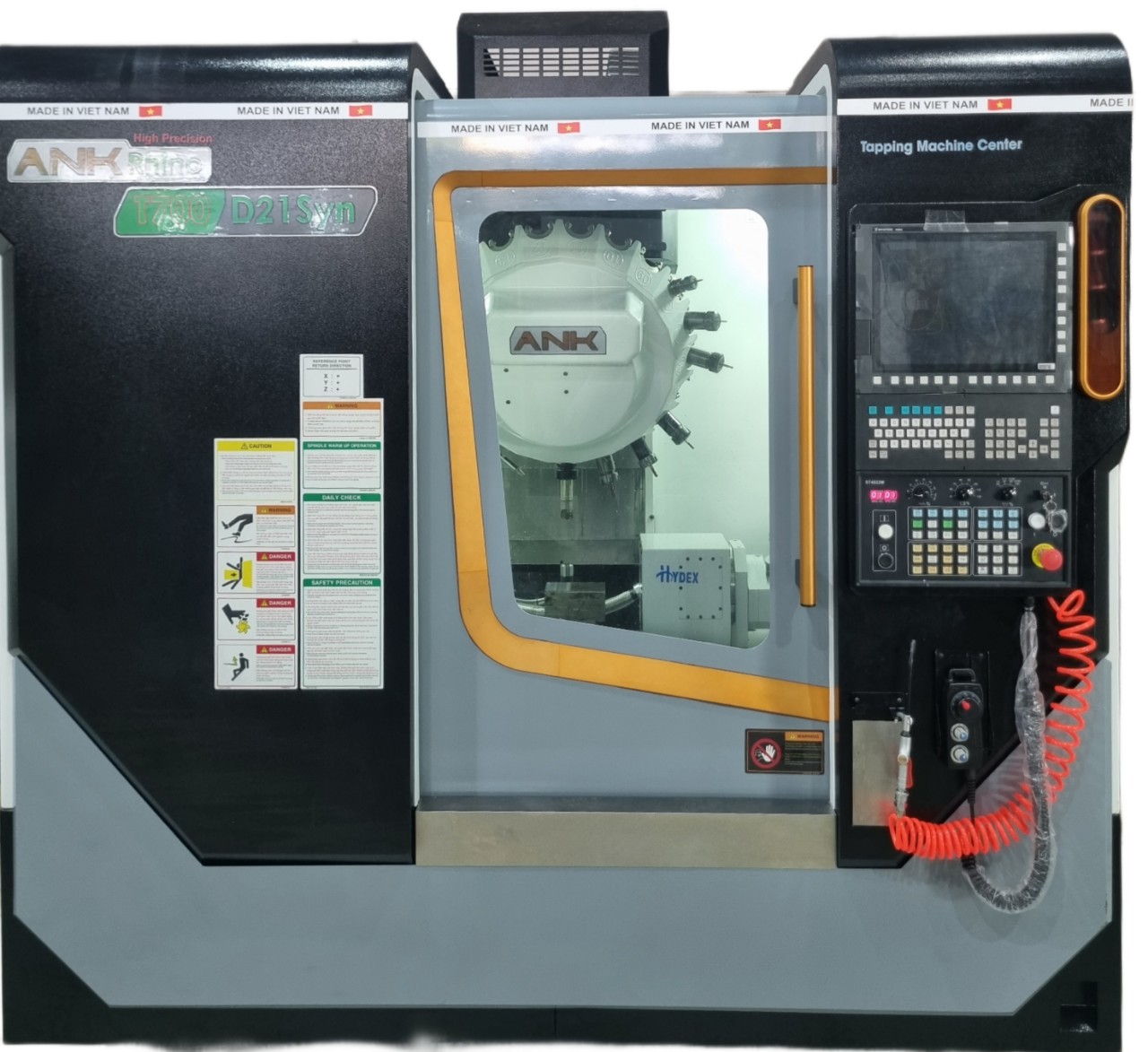

Máy phay CNC ANK Rhino T700

Thông số máy:
  • Trọng lượng, 2 tấn
  • Công suất, 3 tấn/ngày

Dòng máy made by VietNam

Mời bạn cùng tham khảo thông số kỹ thuật của máy CNC AN KHANG

Hành trình gia công

X700mm x Y400mm x Z370mm

Khoảng cách giữa mặt bàn và đầu mũi trục chính :

100mm ~ 500mm

Bàn gia công

800mm x 400mm

Khả năng tải tối đa (tải đều trên bàn)

300kg

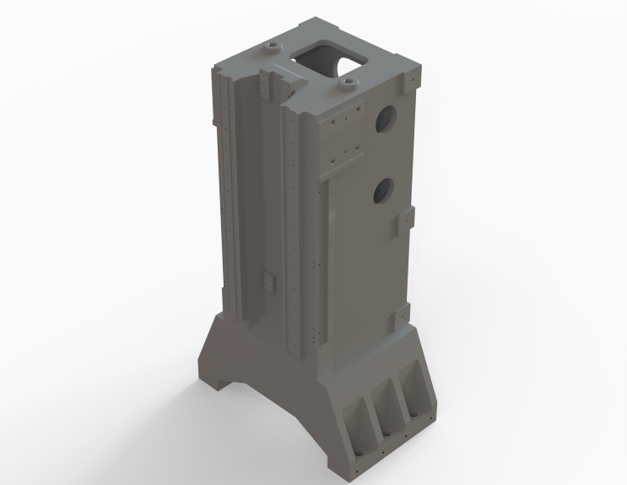

Khung chính của máy (Do An Khang thiết kế)

  • Vật liệu : Gang xám FC200-300 .
  • Tiêu chuẩn: JIS (Nhật bản)
  • Đúc và gia công sản xuất tại Việt Nam.
  • Khử ứng suất và thường hoá sau đúc.

Mỗi khung máy đều có giấy chứng nhận vật liệu

tại trung tâm kiểm tra vật liệu và độ cứng Quatest3 (www.quatest3.com.vn)

Frame Y (Bottom)



Frame Z



Frame X



Frame Spindle

Trục chính (spindle) - Taiwan

  • Tốc độ
  • Tốc độ taro
  • Lỗ côn
  • Dầu làm mát trục chính



  • 20.000rpm
  • 5.000rpm
  • 7/24 tapered no.30
  • có

Tốc độ di chuyển trục

  • Tốc độ G0 rapid traverse rate (XYZ-area)
  • Tốc độ cắt tối đa



  • 40 x 40 x 35 (m/min)
  • X,Y,Z ~ 20.000 mm/min

Ray trượt / con trượt (hãng THK – có giấy chứng nhận chính hãng)
  • X,Y – 30mm
  • Z – 35mm

Trục vít (hãng THK - có giấy chứng nhận chính hãng)

X,Y,Z – 32mm

Đầu công cụ (mâm dao do An Khang thiết kế và sản xuất)

Kiểu

BT30

Số lượng

21 Tools

Chiều dài tối đa

250mm

Đường kính tối đa

110mm

Trọng lượng tối đa

~35kg

Phương pháp gọi

T Code

Thời gian thay công cụ

  • Thời gian thay dao gần nhất
  • Thời gian thay dao xa nhất
  • 1.8sec
  • 3.2sec

Công suất động cơ trục chính

7.5kw

Công suất động cơ các trục (X,Y,Z)

1.7kw

Nguồn tổng

380ACV +- 10%, 50/60Hz +- 1Hz

Công suất nguồn

10KVA

Nguồn khí nén

  • Áp suất khí nén liên tục
  • Lưu lượng



  • 0.4 ~0.6MPa
  • 20lít/ phút

Độ chính xác

  • Độ chính xác lặp lại của 2 trục (ISO230-2:2006)
  • Độ chính xác lặp lại của 1 trục (ISO230-2:2006)



  • 0.005 ~ 0.015mm
  • <0.004mm

Bộ điều khiển (full Syntec  -  có giấy chứng nhận chính hãng)

Model 22MA Ver. 15inches

Kiểu cửa

1 cửa chính, 2 cửa phụ

Kích thước máy (W, L, H)

2.2m x 1.9m x 2.5m

Máy sẽ được đo kiểm và tăng cao độ chính xác cho từng máy trước khi xuất xưởng.
Dựa vào 2 thiết bị chuyên dụng :

BallBar XR20 RENISHAW

Laser XL800 RENISHAW

1) BallBar XR20 RENISHAW:

  • Biểu đồ đo kiểm Ballbar XR20 RENISHAW cho từng máy.
  • Đo kiểm được sai số đồng trục nội suy 3 trục X Y Z.
  • Kiểm tra vuông góc.
  • Kiểm tra độ song song trục vitme và ray.
  • Kiểm tra độ tròn.
  • Kiểm tra tải động cơ có phù hợp độ nặng cơ khí.

2) Laser XL800 RENISHAW:

  • Biểu đồ đo kiểm laser XL800 RENISHAW cho từng máy.
  • Kiểm tra sai số trục vitme.
  •  Đưa ra thông số để tinh chỉnh trục vitme.



Cân nặng

~ 3.5 tấn
